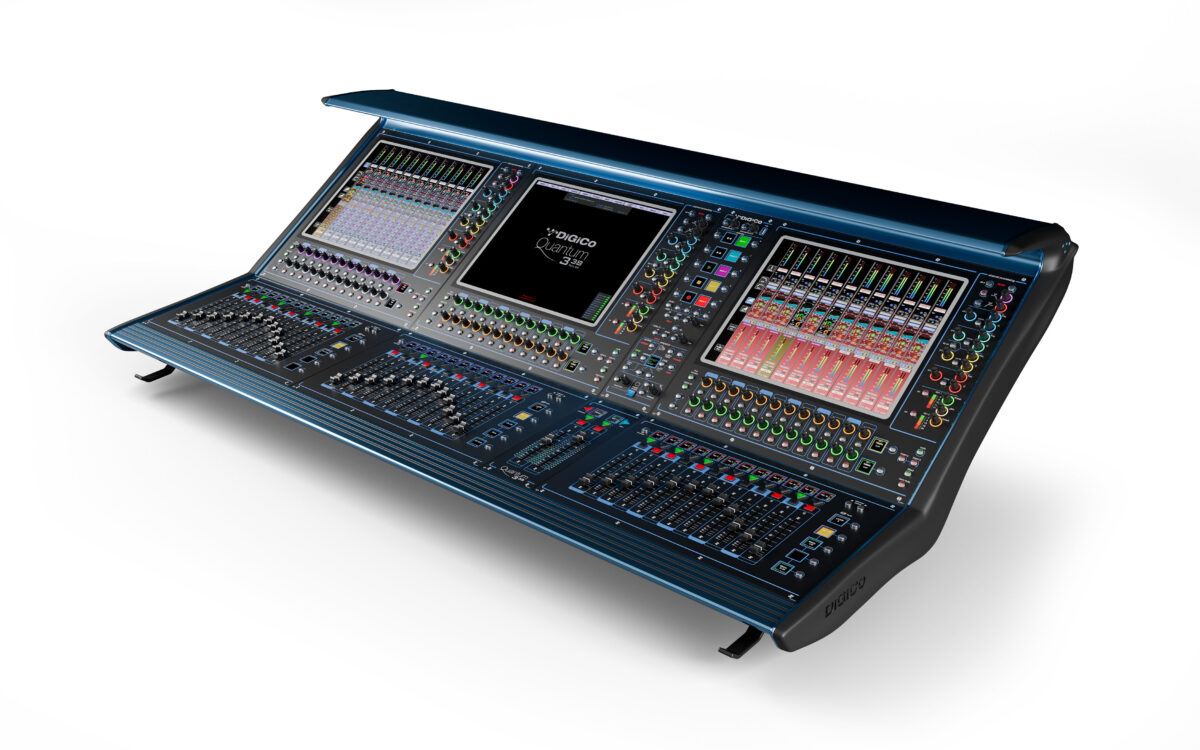

Quantum 338 PULSE

놀랍도록 컴팩트한 포맷 안에서 전원과 연결성 측면의 극적인 도약을 대표하는 Quantum 338 Pulse는, Quantum 7에 이어 오디오 믹싱의 미래를 규정해 나갑니다.

최고 수준의 사용 유연성과 Quantum만이 제공할 수 있는 작업 속도를 만들기 위해, 새로운 설계 특징과 개선 사항이 대거 적용되었습니다. Quantum 338 Pulse는 7세대 FPGA를 기반으로 하며, 완전히 새로운 시스템 아키텍처를 채택했습니다. 이 콘솔은 검증된 워크플로우에 막강한 프로세싱 파워와 과감한 혁신을 결합했고, 눈에 띄는 새로운 다크 모드까지 포함합니다.

Under The Hood – Ultimate Stadius!

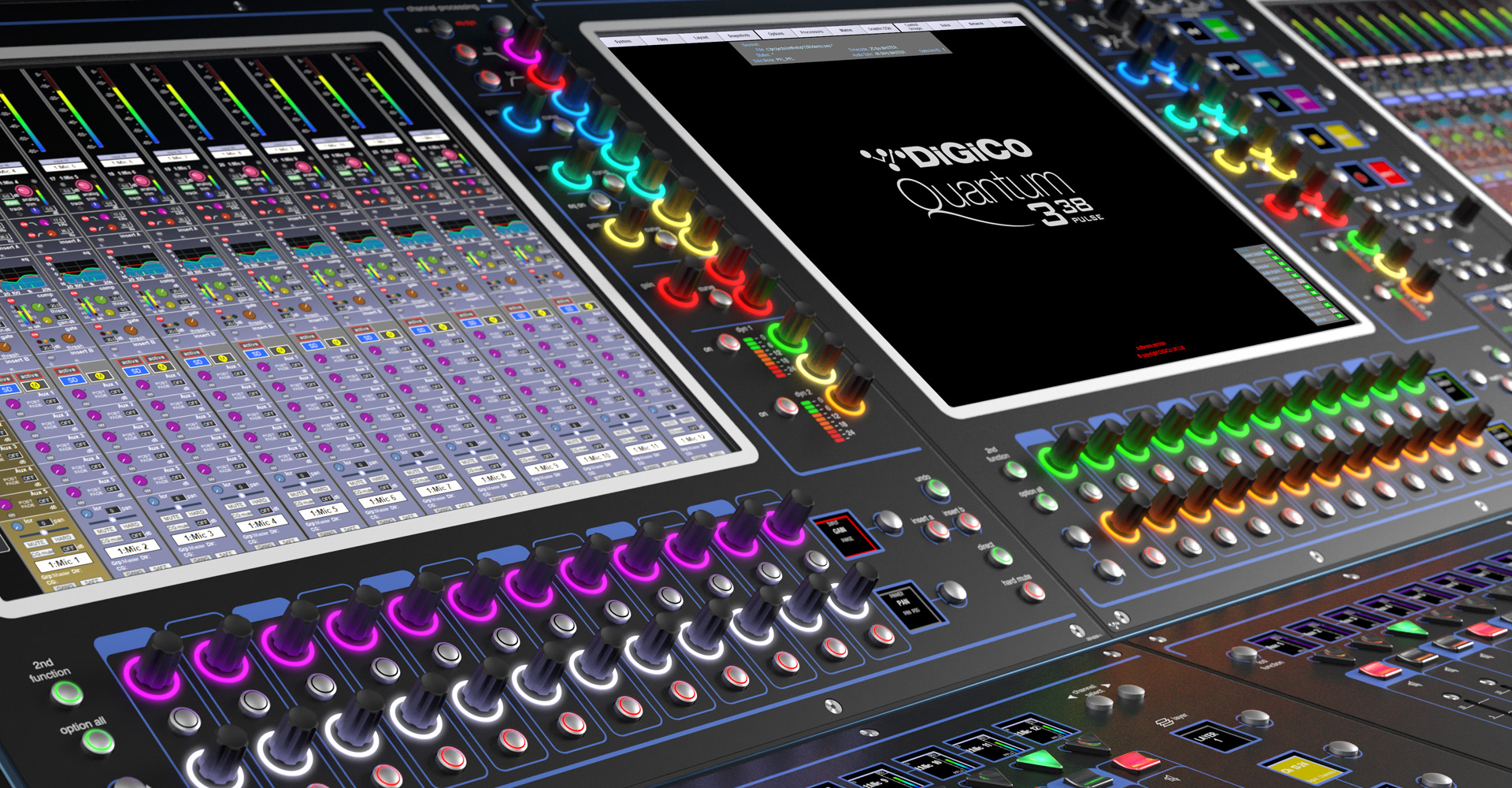

Quantum 338 Pulse는 17인치, 1000니트, 고휘도 멀티터치 스크린 3개를 제공하며, 빠르고 직관적인 조작을 위해 미터 브리지와 소프트 퀵 셀렉트 버튼이 각 화면에 표시됩니다. 또한 70개의 개별 TFT 채널 디스플레이가 플로팅(떠 있는 형태의) Quantum 섀시에 더해지고, 38개의 100mm 터치 센서 페이더가 12페이더 뱅크 3블록으로 배치되며, 여기에 사용자가 할당할 수 있는 전용 페이더 2개가 추가됩니다. 각 페이더에는 고해상도 미터링이 제공됩니다.

탁월한 로컬 오디오 연결성과 성능은 새로운 “Ultimate Stadius” 32비트 ADC/DAC 컨버전으로 구현되며, 이는 Quantum 338에 표준으로 내장됩니다. 또한 6개의 싱글 또는 3개의 리던던트 MADI 연결, 듀얼 DMI 슬롯, 그리고 내장 UB MADI USB 레코딩 인터페이스가 기본으로 포함됩니다.

기본 구성으로 Mustard Processing 채널 스트립, Spice Rack 플러그인 스타일의 네이티브 FPGA 프로세싱 옵션, Nodal Processing, True Solo도 포함됩니다.

I/O

최대 156개의 입력 채널, 72개의 버스, 24 x 24 매트릭스(모두 풀 채널 프로세싱 포함)을 제공하는 Quantum 338 Pulse는 콘솔 내장 I/O 성능을 새로운 수준으로 끌어올립니다.

콘솔의 로컬 마이크/라인 입력 8개와 로컬 라인 출력 8개에는 모두 32비트 “Ultimate Stadius” 컨버터가 적용되어 있으며, 사용자는 4 스테레오 AES/EBU 입·출력, 트리플 이중화(리던던트) MADI 입·출력(또한 48kHz에서 6 MADI I/O로 구성 가능), 듀얼 DMI 카드 슬롯, 2세대 Optocore 듀얼 루프 지원, 내장 UB MADI USB 인터페이스 등 다양한 기능을 사용할 수 있습니다.

Quantum 338 PULSE : 제품 사양

General Specifications
- Faders: 38 x 100mm touch-sensitive, motorised
- Screens: 3 x 17” LCD high – brightness, high – resolution touch screens
- Input Channels: 156
- Busses: Up to 72 Aux / Group busses with full processing Mono / Stereo / LCR / LCRS / 5.1
- Matrix: Up to 24 Input / 24 Outputs with full processing
- Control Groups: Up to 24, selectable for VCA-style, Moving fader, Mute Group
- Graphic Eq: 24 x 32-band, Gain +/- 12dB
- Internal FX: Up to 24 stereo effects comprising floating point reverbs and delay/chorus/pitch/enhancer
- Spice Rack: 8 mono / 4 stereo Rack Slots
- Mustard Proc: 48 Processing Strips
- Nodal Proc: 72 Nodal Processors
- Local I/O: 8 x 32bit mic/line I/O, 8 x AES I/O
- MADI interface: 6 x interfaces @ 48kHz, 3 interfaces @ 96kHz, BNC connectivity
- Optocore Interface: Optional (dual loop available)
- Sampling rates: 48kHz / 96kHz
- GPI/GPO: 16
- DMI: 2 x DiGiCo Multichannel Interface
- Waves: Optional
- Ext Sync: Wordclock, AES, MADI, Optocore
- Quantum 338 Pulse Dimensions: 1595mm (w) x 805mm (d) x 482mm (h)
- Quantum 338 Pulse Weight: 70Kg / 154lbs (198Kg / 437 lbs. with flightcase)
- Quantum 338 Pulse Flightcase: 1717mm (w) x 642mm (d) x 1144mm (h)
- Power Requirements 100V-240V, 50-60Hz, 295VA
Audio Specification
- Sample Rate: 48kHz or 96kHz
- Processing Delay: 1ms Typical (channel, SD Rack input through L-R Buss to Stage Output @ 96kHz)
- Internal Processing: Up to 40-bit, Floating Point
- A>D & D>A: 32-bit Converter Bit Depth
- Frequency Response: +/- 0.15dB (20Hz – 20kHz)
- THD: <0.002% @ Unity Gain, 0dB Input @ 1kHz
- Channel Separation: Better Than 120dB: (40Hz – 15kHz)
- Residual Output Noise: <100dBu Typical (20Hz – 20kHz)
- Microphone Input: Better Than -128dB Equivalent Noise
- Maximum Output Level: +22dBu
- Maximum Input Level: +22dBu
Processing Channel Specification Input Channel
- Name: User-Defined / Presets
- Channel Selection: Mono / Stereo / Multi
- Input Routing: Main & Alternate Input
- Analogue Gain: -20 to +60dB
- Phase: Normal / Reverse
- Digital Trim: -40 to +40dB
- Delay: Up to 1.3s
- DiGiTuBe: Drive 0.01 – 50.0
  Bias 0 – 6
- LPF: 20 – 20kHz, 24dB/Oct
- HPF: 20 – 20kHz, 24dB/Oct
- Insert A: (Pre EQ/Dyn) On/Off
- Equalisation: 4 Band EQ: Parametric or Dynamic (Low/Lowshelf, Lower-Mid/Lowshelf, Upper-Mid/
  Hi Shelf, Hi/Hishelf)
  On/Off
  Freq; 20 – 20kHz
  Gain; +/- 18dB
  Q: 0.1 -20 (Parametric) / 0.10-0.85 (Shelf)
  Dynamic EQ On/Off
  Over/Under
  Band On/Off
  Threshold; -60 – 0dB
  Attack; 500us – 100ms
  Release; 10ms – 10s
  Ratio; 1:1 – 50:1
- Dynamics 1: Single or Multiband (3-Band)Compressor:
  On/Off
  Threshold; -60 – 0dB
  Attack; 500us – 100ms
  Release; 10ms – 10s
  Ratio; 1:1 – 50:1
  Gain; 0 to +40dB with Autogain Option
  Link; Any Channel/Buss
  Hi Crossover; 20Hz – 20kHz
  Lo Crossover; 20Hz – 20kHz
  Knee : Hard, Med, SoftDe-Esser:
  Threshold : 20us – 20ms
  Release : 1ms – 100ms
  Ratio : 1:1 – 50:1
  Ess-Band : Listen On/Off
  Ess-Band Filter Freq / Width: 20Hz – 20kHz
- Dynamics 2: On/OffGate / Ducker:
  Threshold; -60 – 0dB
  Attack; 50us – 100ms
  Hold; 2ms – 2s
  Release; 5ms – 5s
  Range; 0 – 90dB
  Key; Any Source
  Key Listen
  Freq/Width; 20 – 20kHzCompressor:
  On/Off
  Threshold; -60 – 0dB
  Attack; 500us – 100ms
  Release; 10ms – 10s
  Ratio; 1:1 – 50:1
  Gain; 0 to +40dB with Autogain Option
  Link; Any Channel / Buss
  Hi Crossover; 20Hz – 20kHz
  Lo Crossover; 20Hz – 20kHz
  S/C Source : Any Source
  S/C Listen : On/Off
  S/C Filter Freq/Width: 20Hz – 20kHz
- Insert B: (Post EQ/Dyn) On/Off
- EQ/Dyn order: EQ/Dyn or Dyn/EQ
- Mute: Channel Mute / Hard Mute
- Solo: Solo Buss 1 / Solo Buss 2 / Both, Auto Solo
- Channel Safe: Input, EQ, Dyn, Aux, Pan, Fade/Mute, Inserts, Buss, Directs,
  Full Safe
- Output Routing: Buss, Insert A, Insert B, FX
  Direct: On/Off, Pre-Mute / Pre-Fade / Post-Fade, Level +/- 18dB
- Fader: 100mm Motorised Fader ∞ to +10dB
Processing Channel Specification
Aux / Group / Matrix Output
- Name: User-Defined / Presets
- Phase: Normal / Reverse
- Digital Trim: -20 to +60dB
- Delay: Up to 1.3 sec
- DiGiTuBe: Drive 0.01 – 50.0
  Bias 0 – 6
- LPF: 20 – 20kHz, 24dB / Oct
- HPF: 20 – 20kHz, 24dB / Oct
- Insert A: (Pre EQ/Dyn) On/Off
- Equalisation: 8 Band EQ: 4 band Parametric and 4 band parametric or Dynamic (Low/Lowshelf, Lower-Mid/Lowshelf, Upper-Mid/Hi Shelf, Hi/Hishelf)
  On/Off
  Freq; 20 – 20kHz
  Gain; +/- 18dB
  Q: 0.1 -20 (Parametric) / 0.10-0.85 (Shelf)
  Dynamic EQ On/Off
  Over/Under
  Band On/Off
  Threshold; -60 – 0dB
  Attack; 500us – 100ms
  Release; 10ms – 10s
  Ratio; 1:1 – 50:1
- Dynamics 1: Single or Multiband (3-band)Compressor:
  On/Off
  Threshold; -60 – 0dB
  Attack; 500us – 100ms
  Release; 10ms – 10s
  Ratio; 1:1 – 50:1
  Gain; 0 to +40dB with Autogain Option
  Link; Any Channel / Buss
  Hi Crossover; 20Hz – 20kHz
  Lo Crossover; 20Hz – 20kHz
  Knee : Hard, Med, SoftDe-Esser:
  Threshold: 20us – 20ms
  Release: 1ms – 100ms
  Ratio: 1:1 – 50:1
  Ess-Band: Listen On/Off
  Ess-Band Filter Freq/Width: 20Hz – 20kHz
- Dynamics 2: On/OffGate / Ducker:
  Threshold; -60 – 0dB
  Attack; 50us – 100ms
  Hold; 2ms – 2s
  Release; 5ms – 5s
  Range; 0 – 90dB
  Key; Any Source
  Key Listen
  Freq/Width; 20 – 20kHzCompressor:
  On/Off
  Threshold; -60 – 0dB
  Attack; 500us – 100ms
  Release; 10ms – 10s
  Ratio; 1:1 – 50:1
  Gain; 0 to +40dB with Autogain Option
  Link; Any Channel/Buss
  Hi Crossover; 20Hz – 20kHz
  Lo Crossover; 20Hz – 20kHz
  S/C Source : Any source
  S/C Listen : On/Off
  S/C Filter Freq/Width: 20Hz – 20kHz
- Insert B: (Post EQ/Dyn) On/Off
- EQ/Dyn Order: EQ/Dyn or Dyn/EQ
- Mute: Channel Mute / Hard Mute
- Solo: Solo Buss 1 / Solo Buss 2 / Both, Auto Solo
- Channel Safe: Trim, EQ, Dyn, Fade/Mute, Inserts, Outputs, Full Safe
- Output Routing: Outputs, Insert A, Insert B, FX
- Fader: 100mm Motorised Fader ∞ to +10dB
Mustard Processing
- Preamplifier Tubes:
  Variable Drive
  Odd / Even / Overdrive / Distortion / Crunch / Hi Distortion Presets
  Variable Output Gain
- Preamplifier Amp:
  Variable Drive
  Odd/Even 1st stage harmonics
  Bias & Saturate control
  Off/Odd/Even 2nd stage harm
  Variable HF Boost
  Variable Output Gain
- Equalisation: 4 band EQ: Parametric (lowshelf / bell, lower-mid bell / all-pass, upper-mid bell / all-pass, hishelf / bell)
  HPF & LPF 4th order filters
- Dynamics 1: Classic VCA Compressor / Vintage VCA Compressor / Optical Compressor / FET Limiter
- Dynamics 2: Gate / Ducker
