무대에서 최고의 자유를 누리기 위해 많은 뮤지션이 무선 인이어 모니터를 선택합니다. Aviom의 독자적인 Network Mix Back™ 기능은 A640과 기존 A360 퍼스널 믹서에 단일 케이블 솔루션을 제공하여 이러한 자유를 퍼스널 믹싱까지 확장합니다. 하나의 Cat-5e 케이블로 오디오와 DC 전원을 믹서에 보내고, 완성된 스테레오 믹스를 다시 받아올 수 있습니다.

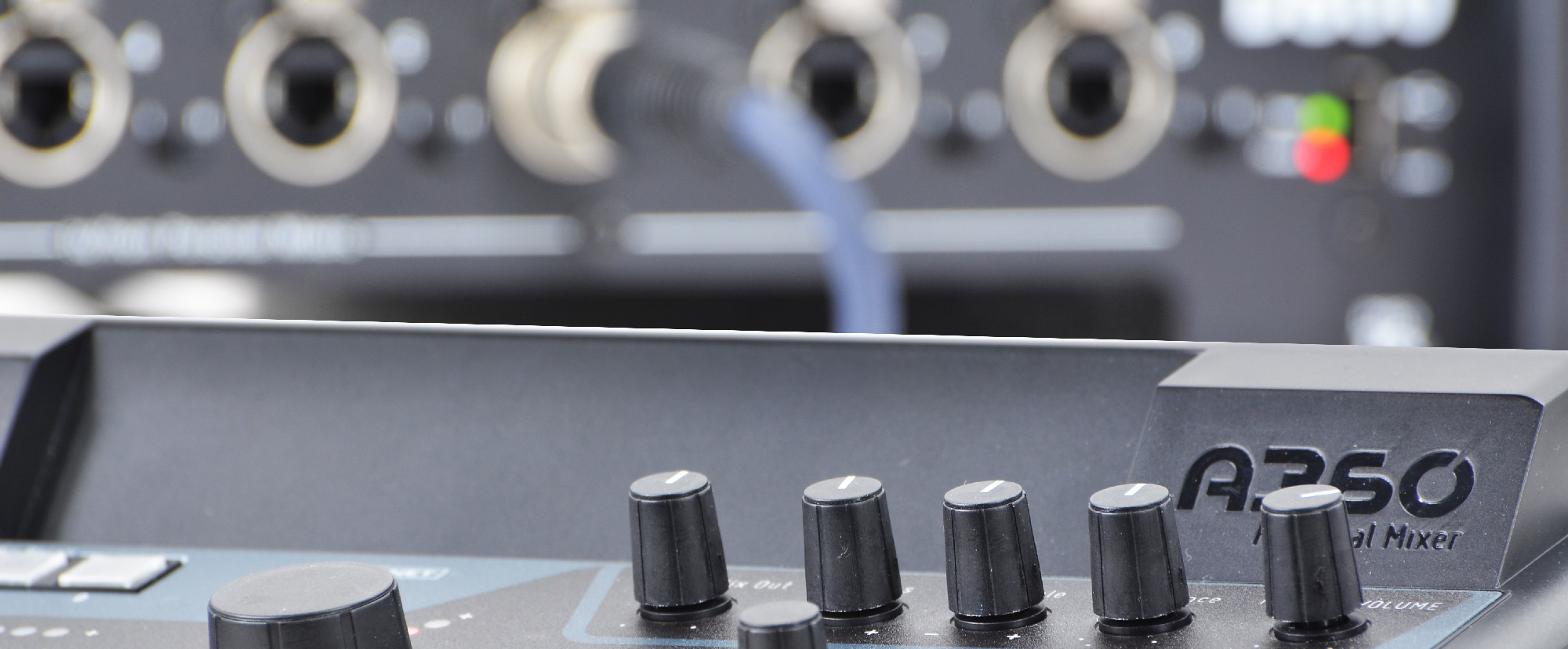

Network Mix Back은 A640 또는 A360 퍼스널 믹서를 D800 A-Net 디스트리뷰터에 연결했을 때 사용할 수 있습니다.
Network Mix Back을 사용하면 연주자의 무선 인이어 모니터 연결을 간소화하고, 시스템에 필요한 아날로그 케이블을 줄일 수 있습니다. 음질이나 시스템 성능을 희생하지 않으면서 움직임은 더 자유롭게, 무대는 더욱 깔끔하게 구성할 수 있습니다.
Network Mix Back은 퍼스널 믹서에 이미 사용 중인 Cat-5e 케이블을 그대로 이용합니다. A640과 A360 퍼스널 믹서, D800 또는 D800-Dante A-Net 디스트리뷰터는 양방향으로 통신합니다.
D800은 A640과 A360에 멀티채널 오디오와 DC 전원을 공급하고, 연결된 각 퍼스널 믹서에서 스테레오 믹스를 다시 수신합니다. 하나의 케이블이 모든 작업을 처리합니다. D800 한 대에는 A640과 A360을 원하는 조합으로 최대 8대까지 연결할 수 있으며, 총 8개의 스테레오 믹스를 제공합니다.
무선 인이어 송신기가 아날로그 입력을 사용하든 Dante 네트워크 인터페이스를 사용하든 Network Mix Back을 통해 간단하게 연결할 수 있습니다. D800 또는 D800-Dante는 각 퍼스널 믹서에서 돌아온 스테레오 믹스를 하나의 16채널 디지털 오디오 스트림으로 구성합니다.
이 신호는 Dante 네트워크로 라우팅하거나 A-Net을 통해 AN-16/o v.4 출력 모듈로 보내 개별 아날로그 오디오 신호로 변환할 수 있습니다. D800 한 대와 AN-16/o v.4 한 대로 최대 8명의 무선 인이어 시스템을 연결할 수 있습니다.
Network Mix Back을 사용하려면 D800 또는 D800-Dante A-Net 디스트리뷰터와, 네트워크 케이블을 통해 무선 인이어 송신기에 연결할 연주자의 A640 또는 A360 퍼스널 믹서가 필요합니다.
D800과 D800-Dante의 후면에는 MIXES OUT 포트가 있습니다. 연결된 A640과 A360의 8개 스테레오 믹스가 하나의 16채널 A-Net 스트림으로 이 포트에서 출력됩니다.
각 믹스를 개별 송신기로 보내려면 MIXES OUT 포트와 AN-16/o v.4 출력 모듈의 A-Net In 포트를 Cat-5e 케이블로 연결하면 됩니다. AN-16/o v.4는 각 채널을 아날로그 신호로 변환합니다.
이후 AN-16/o v.4의 아날로그 케이블을 최대 8대의 무선 송신기 좌·우 입력에 연결하면 설정이 끝납니다. 별도의 라우팅, 구성, 채널 할당은 필요하지 않습니다. D800 포트 1은 채널 1–2, 포트 2는 채널 3–4를 공급하는 방식입니다.
D800-Dante에서는 연결된 각 A640 또는 A360의 스테레오 믹스 출력이 Dante 네트워크에서도 제공됩니다. Dante Controller를 사용하면 D800-Dante의 Network Mix Back 채널을 Dante 네트워크로 라우팅하여 Dante 지원 송신기, 콘솔 또는 다른 장치로 분배할 수 있습니다.
이 직접 디지털 패치에는 AN-16/o v.4 출력 모듈이 필요하지 않습니다. Dante 스테이지 박스, 믹싱 콘솔 또는 A640과 A360의 스테레오 믹스를 출력할 수 있는 모든 Dante 장치의 기존 출력을 활용할 수 있습니다.
클릭하여 확대
Network Mix Back 설정, 퍼스널 믹싱 시스템 확장, D800 전면 패널 스위치 사용법 등을 자세히 확인하세요.
호환성 안내: 일련번호 51162 이하의 AN-16/o v.4 출력 모듈은 Pro16 A-Net만 지원하며 Pro16e A-Net과는 호환되지 않습니다. Pro16e A-Net은 AN-16/i v.2와 D800·D400 A-Net 디스트리뷰터 제품군에서 사용됩니다.
