The BOOM System
이제 모니터 믹스를 귀로 듣는 것뿐 아니라 몸으로도 느낄 수 있습니다. BOOM System은 인이어 모니터나 헤드폰 모니터 믹스에 강력하고 최적화된 저역 촉각 정보를 더해, 연주자의 퍼스널 믹싱 경험을 크게 향상시키도록 설계되었습니다.
퍼스널 모니터 전문가들이 설계한 BOOM System은 사용이 쉽고, 모니터링 환경에 자연스러운 저역 확장감을 제공합니다. BOOM System 제품은 모든 Aviom 퍼스널 믹싱 시스템과 호환되며, 헤드폰 출력 또는 라인 레벨 출력을 제공하는 오디오 장치에 쉽게 연결할 수 있습니다. 메인 유닛인 BOOM-1 Tactile Transducer Processor 외에도, 밴드 멤버 각각을 위한 BOOM System 택타일 트랜스듀서 제품이 준비되어 있습니다.
택타일 트랜스듀서는 전자 드럼 키트, 기타 앰프 시뮬레이터, 베이스 앰프 시뮬레이터를 사용하는 연주자에게 특히 유용합니다. 어쿠스틱 드럼 키트나 실제 기타/베이스 앰프는 바닥을 진동시키고, 이 진동은 라이브 연주 경험의 일부가 됩니다. 하지만 전자 드럼이나 스피커 캐비닛이 없는 모델링 앰프 시스템으로 전환하면 이런 자연스러운 진동은 사라집니다. 이제 BOOM System이 그 감각을 다시 제공합니다.
인이어를 사용하는 뮤지션을 위해 만들어지다
인이어 모니터는 세밀하고 개인화된 모니터링 경험을 제공합니다. 여기에 잘 처리된 저역 택타일 트랜스듀서, 즉 ‘베이스 셰이커’를 드럼 의자, 키보드 의자, 기타리스트 스툴, 퍼포먼스 플랫폼 또는 무대 바닥에 추가하면 몸으로 저역을 느낄 수 있어 믹스에 현실감이 더해집니다.

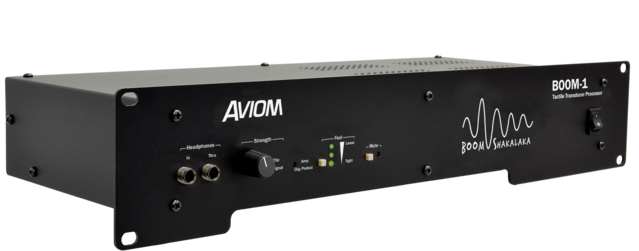

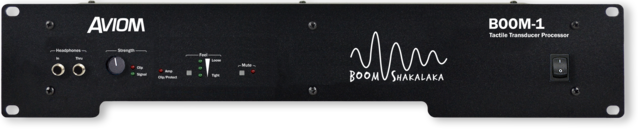

BOOM-1 Tactile Transducer Processor는 Aviom에 최적화된 DSP를 통해 촉각적 모니터링 경험을 제공합니다.
믹스를 듣는 동시에 느낄 수 있으면 인이어 모니터나 헤드폰 사용 경험이 크게 향상됩니다. 큰 볼륨이나 대형 고품질 스피커 캐비닛에서나 얻을 수 있던 강력한 사운드 감각을 더 낮은 볼륨에서도 경험할 수 있습니다.
훌륭한 조합
퍼스널 믹서, IEM/헤드폰, 택타일 트랜스듀서를 함께 사용하면 연주자는 낮은 인이어 볼륨에서도 강력하고 생동감 있는 모니터 믹스를 얻을 수 있습니다. 이는 높은 음압으로 인한 피로를 줄여 더 오래, 더 즐겁게 연주할 수 있도록 돕고, 장기적인 청력 건강에도 도움이 됩니다.
BOOM System 제품
Aviom은 플러그 앤 플레이 방식으로 간단히 사용할 수 있도록 설계된 제품군을 통해, 모니터링 시스템에 택타일 트랜스듀서를 최대한 쉽게 추가할 수 있게 합니다.
업계 주요 제조사들과 협력하여 BOOM-1 Tactile Transducer Processor에 바로 연결할 수 있는 촉각 강화 버전의 제품들도 제공합니다.

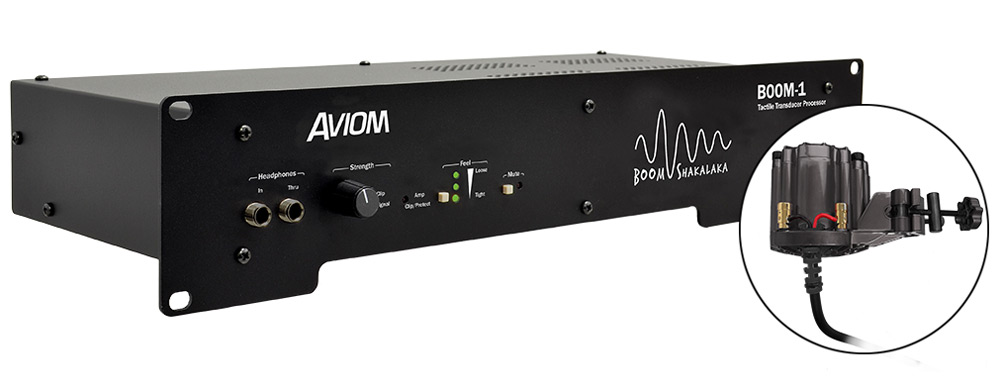

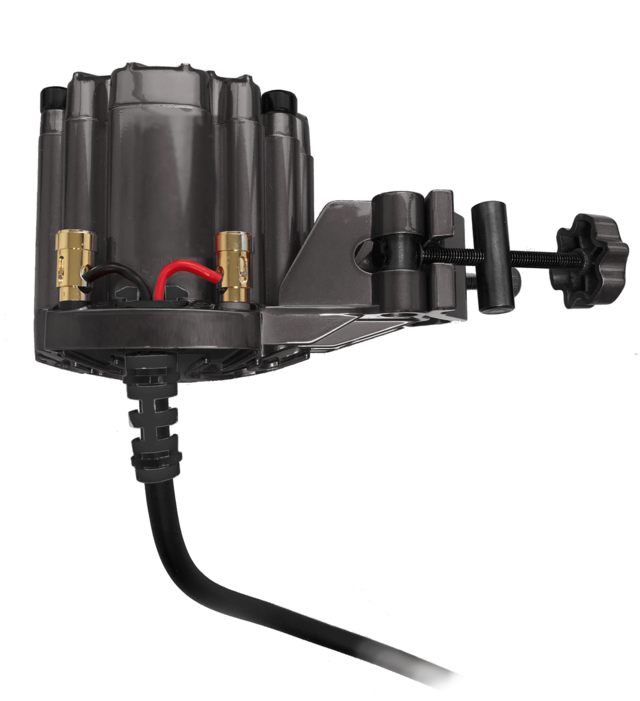

CTT-1 Clamp-On Tactile Transducer는 대부분의 드럼 의자나 스툴 기둥에 쉽게 장착할 수 있는 범용 마운트를 갖추고 있습니다. 핵심 부품으로 프리미엄 ButtKicker® 트랜스듀서를 사용하며, 통합 잠금식 스피커 케이블을 통해 BOOM-1 프로세서와 안정적으로 연결됩니다.

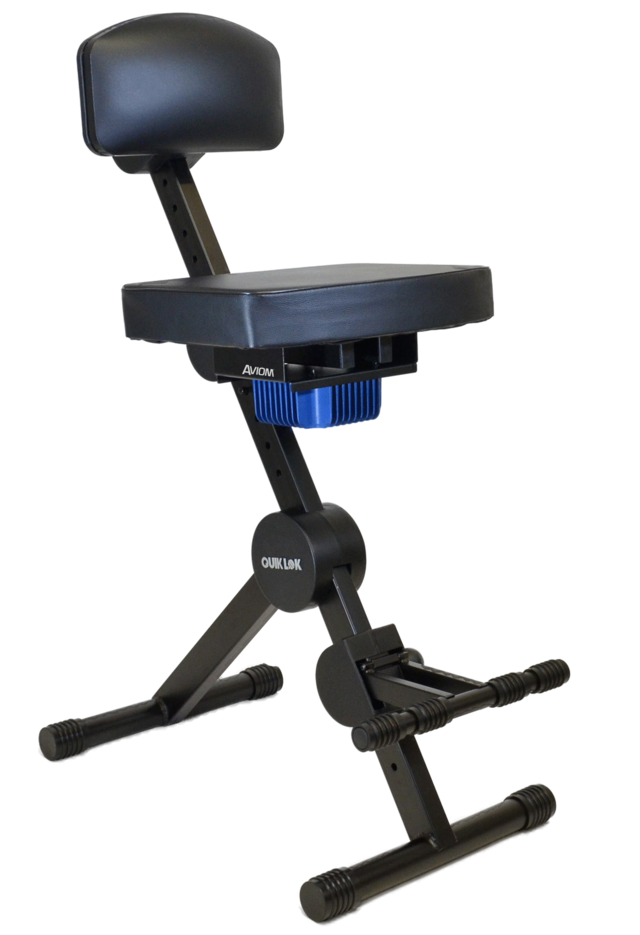

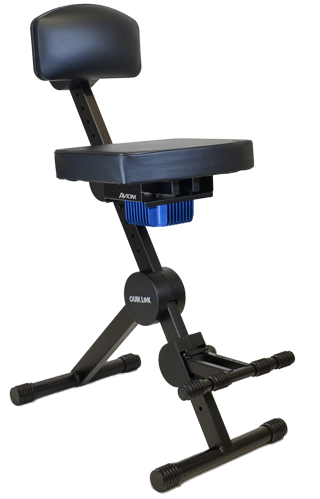

Aviom PFS-1 Performance Stool은 견고한 QuikLok® 퍼포먼스 스툴에 택타일 트랜스듀서 시스템을 내장한 제품입니다. 좌석, 등받이, 발 받침대를 조절할 수 있어 연주자에게 맞게 커스터마이즈할 수 있습니다. 포함된 잠금식 스피커 케이블로 BOOM-1에 연결하면 됩니다.

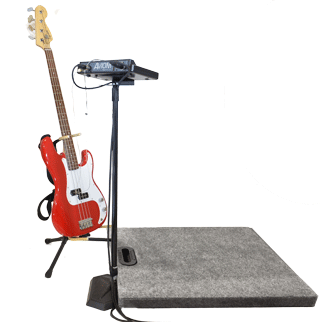

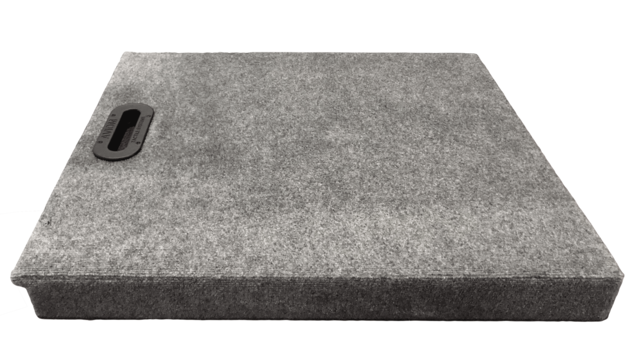

PLF-1 Platform은 ButtKicker® 기반의 휴대용 퍼포먼스 플랫폼입니다. 특히 무대에서 서서 연주하는 베이시스트, 기타리스트, 보컬리스트에게 적합합니다. 견고한 28 x 32(71 x 81cm)인치 플랫폼에 프리미엄 ButtKicker 택타일 트랜스듀서를 사용하며, 전면에는 마이크 스탠드나 보면대 배치를 위한 개구부가 설계되어 있습니다.

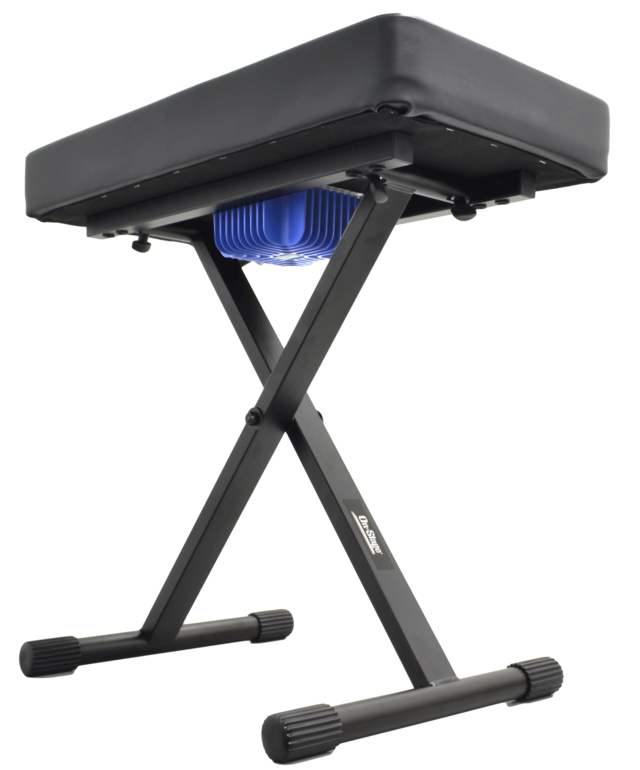

KBS-1 Keyboard Seat는 On-Stage Stands® 조절식 키보드 의자에 택타일 트랜스듀서 시스템을 통합한 제품입니다. 포함된 잠금식 스피커 케이블을 사용해 BOOM-1에 연결하면 됩니다.

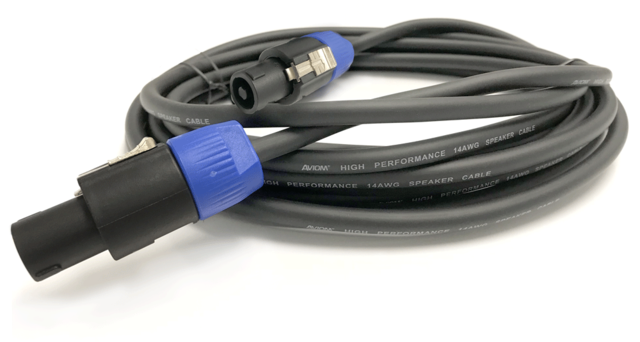

추가 잠금식 스피커 케이블이 필요한 경우 SPK-5도 제공됩니다. SPK-5는 5m, 14AWG 헤비듀티 2심 케이블이며 잠금식 커넥터를 갖추고 있습니다.
셋업 및 교육 영상
여기와 Videos 페이지에서 제공되는 영상을 통해 BOOM System 제품과 퍼스널 믹싱 시스템을 설정하고 최적화하는 방법을 배울 수 있습니다.
BOOM System Intro
Optimizing Your BOOM System
Connect Your Personal Mixer
Connecting the CTT-1
택타일 트랜스듀서가 처음이신가요?

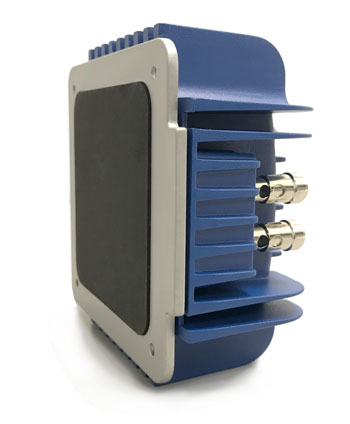

택타일 트랜스듀서는 개념적으로 스피커와 비슷하지만 종이 콘이 없는 장치입니다. 음악에서 베이스 악기와 드럼이 만들어내는 저역, 일반적으로 200Hz 이하를 재생하는 데 특히 효과적입니다.
게임이나 영화 사운드 이펙트에도 효과적입니다. 하지만 스피커 다이어프램 없이 설계되었기 때문에, 들리는 소리를 크게 만들지 않으면서도 저역 진동을 몸으로 느끼게 해줍니다.
이 때문에 택타일 트랜스듀서는 인이어 모니터를 사용하는 연주자의 퍼스널 믹싱 시스템에 훌륭한 추가 장비가 됩니다. 주파수 스펙트럼이 더 완전해지고, 낮은 볼륨에서도 높은 볼륨으로 연주할 때의 풍성함과 흥분감을 유지할 수 있습니다.
퍼스널 믹서 + 인이어 + BOOM

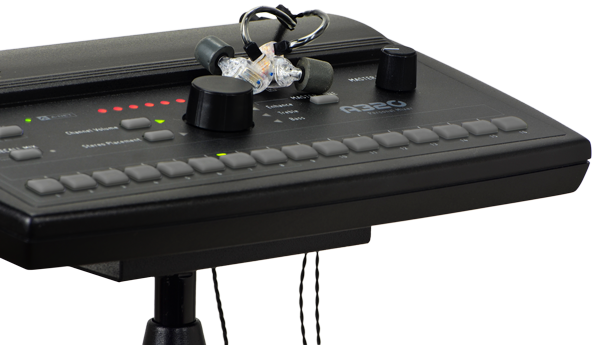

BOOM System은 Aviom의 업계 표준 A360, A320 및 기타 Personal Mixer와 호환되며, 연주자용 Personal Mixer의 라인 레벨 또는 헤드폰 레벨 오디오 출력에 쉽게 연결할 수 있습니다.
설정은 간단합니다
BOOM-1 프로세서는 어떤 퍼스널 믹서나 믹싱 콘솔에도 추가할 수 있습니다. 필요한 것은 스테레오 헤드폰 출력 또는 전용 모노 라인 레벨 출력뿐입니다. 나머지는 BOOM-1이 처리합니다.

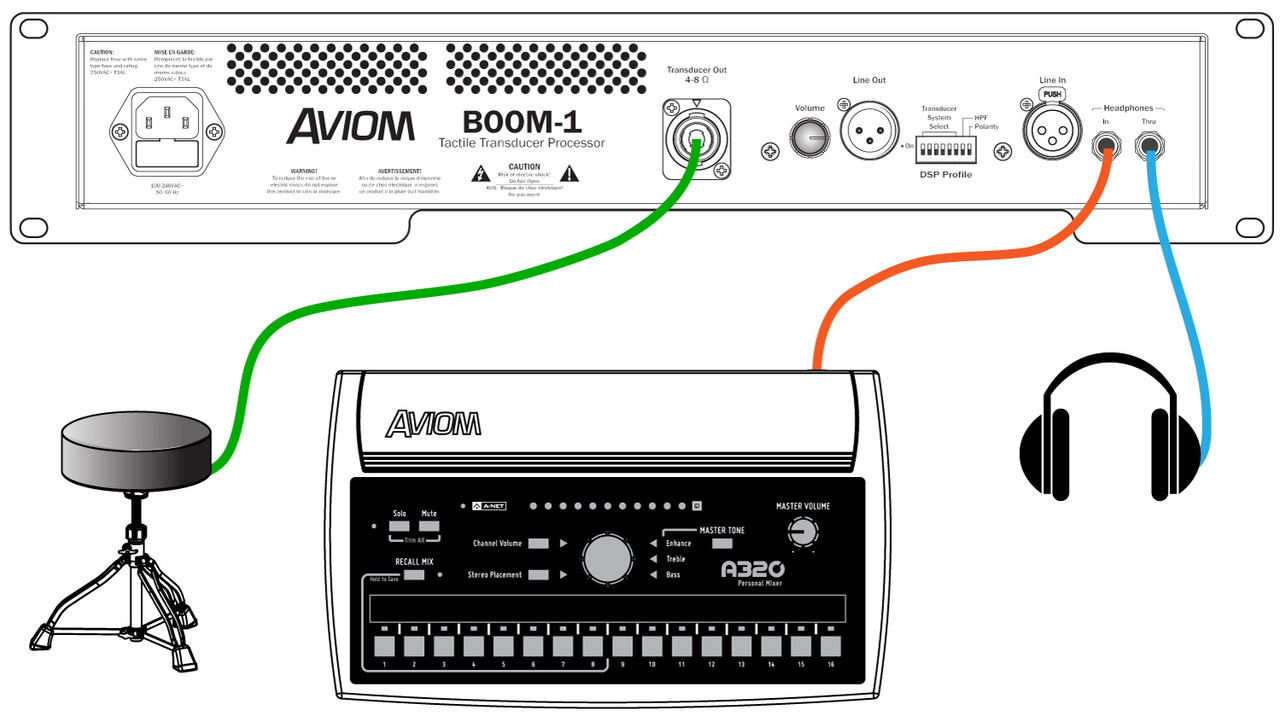

• Personal Mixer의 TRS 스테레오 헤드폰 출력을 BOOM-1 Tactile Transducer Processor의
헤드폰 레벨 입력에 연결합니다.

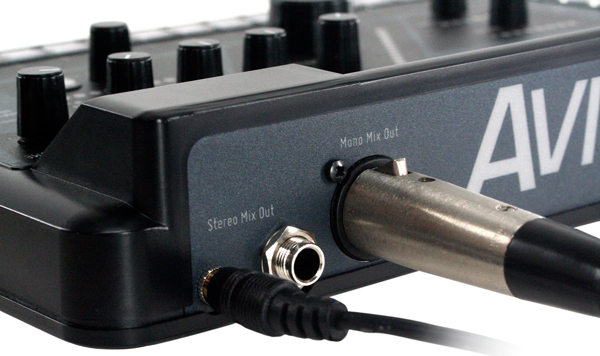

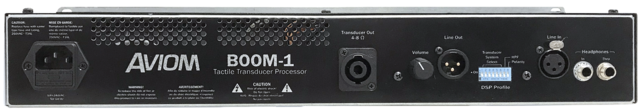

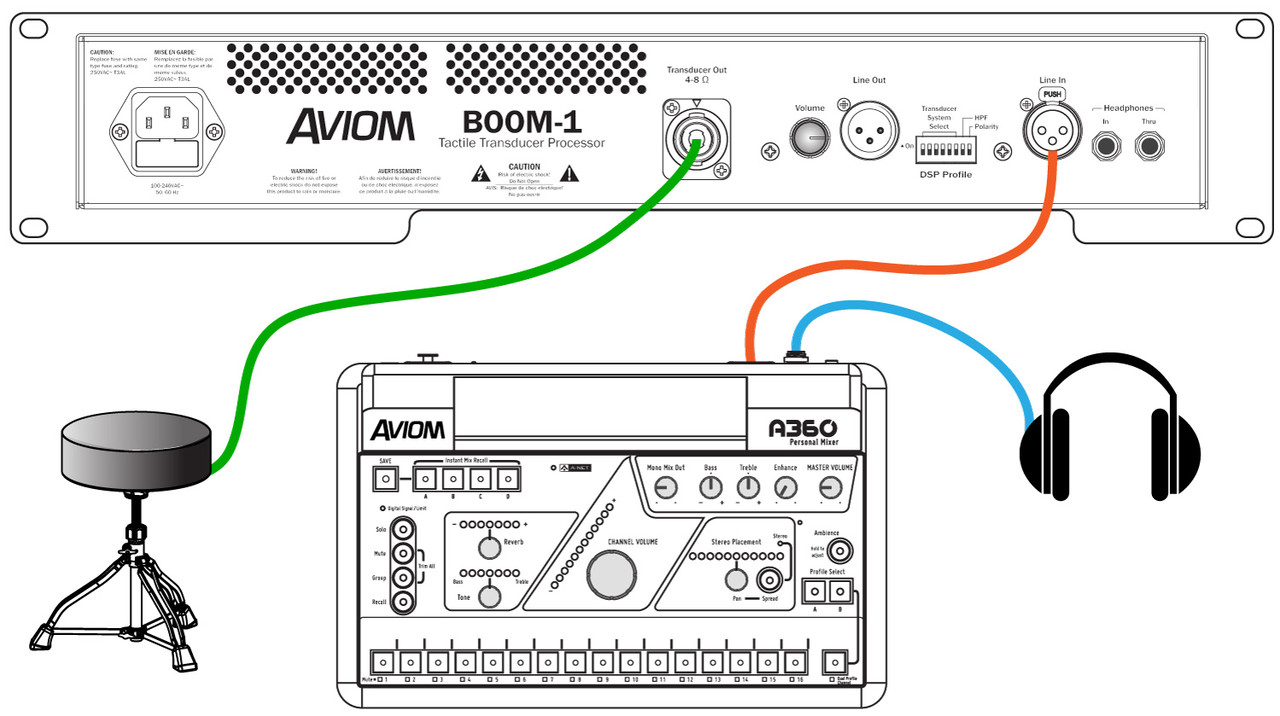

• A360 Personal Mixer의 경우 BOOM-1 후면 패널에 전용 XLR 라인 레벨 입력도 제공됩니다.
헤드폰 출력을 사용하는 대신, 표준 마이크 케이블을 A360의 Mono Mix Out 잭에서 연결하면 됩니다.
믹싱 콘솔을 사용할 경우, 임의의 AUX 센드를 BOOM 라인 입력에 연결합니다.

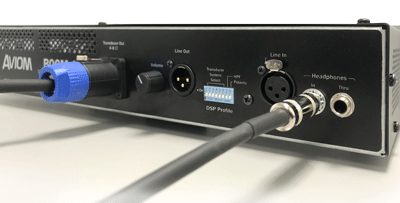

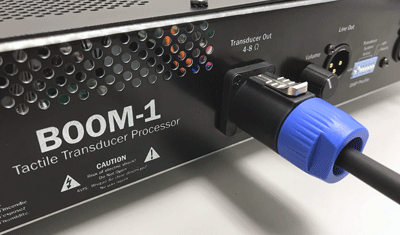

• 잠금식 스피커 케이블을 사용해 Transducer Out을 택타일 트랜스듀서에 연결합니다.
이것으로 끝입니다. 이어버드나 헤드폰을 연결하면 바로 믹싱을 시작할 수 있습니다.

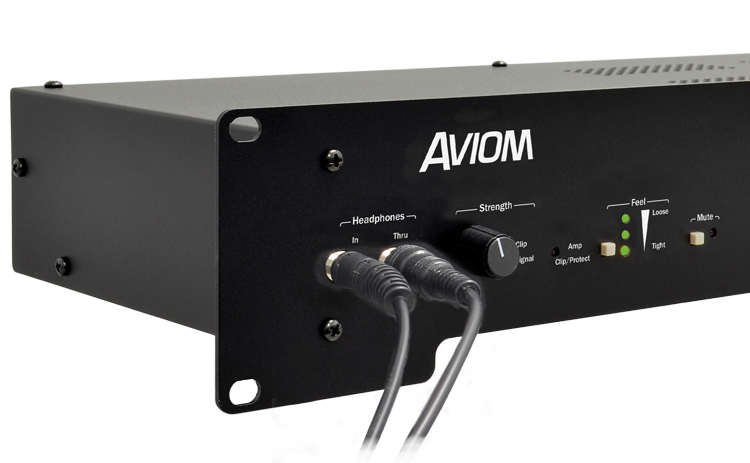

Strength 설정은 믹스의 소스 신호 중 얼마나 많은 양을 택타일 트랜스듀서로 보낼지 조절합니다. Feel 컨트롤은 Tight부터 Loose까지, 사용자와 음악에 가장 잘 맞는 최적화된 DSP 설정을 선택할 수 있게 해줍니다.
셋업

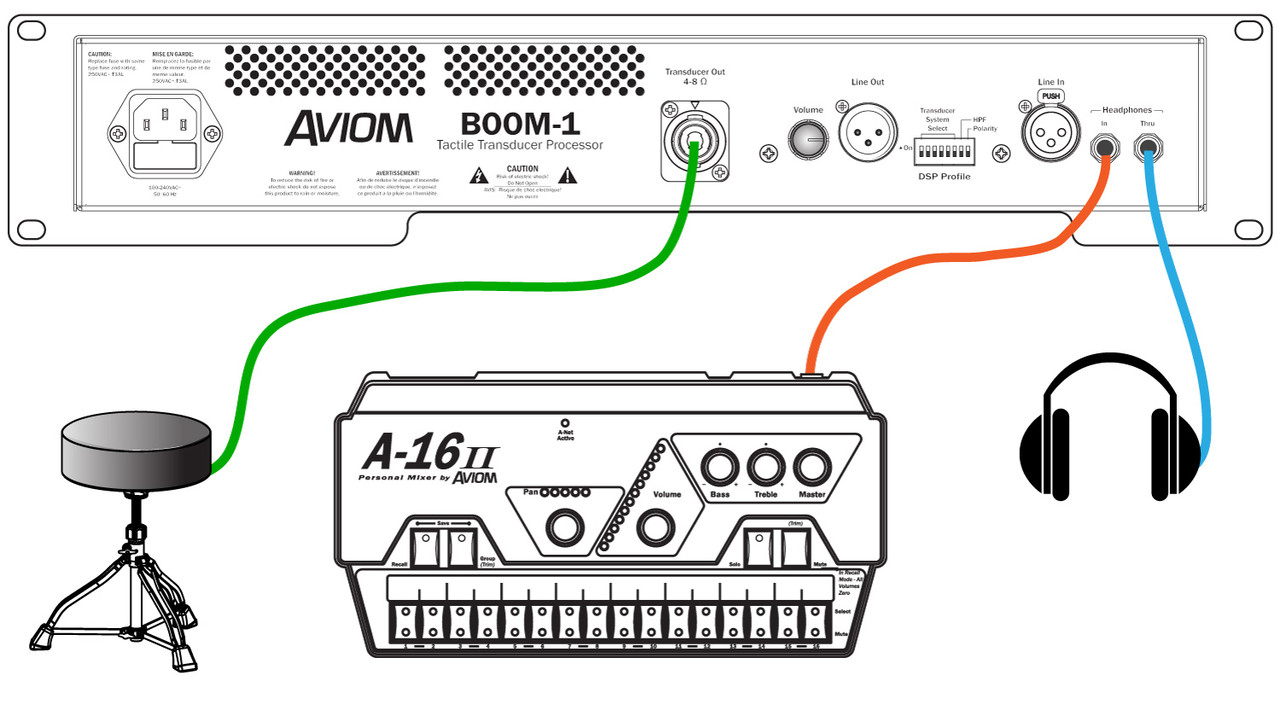

아래 예시는 다양한 Personal Mixer가 BOOM-1 Tactile Transducer Processor에 연결된 방식을 보여줍니다. 시스템 다이어그램은 드럼 의자를 예로 사용하지만, 택타일 트랜스듀서가 장착된 좌석, 스툴, 퍼포먼스 플랫폼 또는 무대에도 동일하게 적용할 수 있습니다. BOOM-1 프로세서와 트랜스듀서 입력 간 연결 방식은 동일합니다.
제품 사양
BOOM-1 사양
| Headphone In (front & rear) | 1/4-inch TRS stereo; Tip: Audio Left; Ring: Audio Right; Sleeve: Ground |
| Headphone Thru (front & rear) | 1/4-inch TRS stereo; Tip: Audio Left; Ring: Audio Right; Sleeve: Ground |
| Line In | XLR female, Pin 2: Hot, Pin 3: Cold; Pin 1: Ground |
| Maximum Input Level | 15.98 dBV |
| Input Impedance | 9.5k Ohm |
| Line Out | XLR balanced; mono; with Volume control |
| Maximum Output Level | 12.55 dBV |
| Output Impedance | 33.2 Ohms |
| Amplifier Output | 4 Ohms - 210W 8 Ohms - 117W |
| Transducer Output | 2-conductor locking speaker connector; |
| Power Supply | Internal, universal switching type, IEC connector; 100-240 volts AC, 50/60Hz |
| Fuse | 250VAC~ T3AL |
| Dimensions | 19" (482.6 mm) wide x 8.62" (219.07 mm) deep; 2U, 3.5" (88.9 mm) high |
| Weight | 6.0 lbs (2.72 kg) |
CTT-1 클램프온 트랜스듀서 사양
| Transducer Input | Attached, 2-conductor cable with locking connector |
| Dimensions | 6.125 x 4.375 x 4.375", 15.56 x 12.38 x 11.11 cm |
| Clamp Dimensions | Fits on posts up to 2.75" (69mm) in diameter |
| Dimensions, shipping | 10 x 8 x 10 inches, 25.4 x 20.32 x 25.4 cm |
| Weight | 7 lbs, 17.24 kg |
PFS-1 퍼포먼스 스툴 사양
| Model No. | QuikLok DX-749 |
| Transducer Input | Locking, 2-conductor |
| Seat | Adjustable; 9 positions, from 22.8" to 31.5" (58 to 80 cm) |
| Depth | 12.4", 31.5 cm |
| Width | 16.3", 41.5 cm |
| Thickness | 2.36", 60 mm |
| Backrest | Adjustable |
| Footrest | Adjustable, folding |
| Dimensions | |
| Frame Width | 15.7", 40 cm |
| Frame Depth | 18.5", 47 cm |
| Weight Capacity | 242.5 lbs, 110 kg |
| Dimensions, shipping | 50 x 9 x 18 inches, 450 x 215 x 125 mm |
| Weight | 38 lbs, 17.24 kg |
PLF-1 퍼포먼스 플랫폼 사양
| Transducer Input | Locking, 2-conductor |
| Dimensions | 28 x 32", 71 x 81 cm; height 3.75", 9.5 cm |
| Dimensions, shipping | 34 x 30 x 6 inches, 86.36 x 71.12 x 15.24 cm |
| Weight Capacity | 350 lbs, 159 kg |
| Weight | 33 lbs, 14.97 kg |
KBS-1 키보드 시트 사양
| Model No. | On-Stage Stands KT7800+ |
| Transducer Input | Locking, 2-conductor |
| Dimensions | 12.5" x 23.5", 31.75 x 58.42 cm |
| Height | Adjustable; 19.5-24.5", 48.26-64.23 cm |
| Width | 16.3", 41.5 cm |
| Depth | 12.4", 31.5 cm |
| Seat Thickness | 2.36", 60 mm |
| Weight Capacity | 360 lbs, 163.3 kg |
| Dimensions, shipping | 29 x 11 x 17 inches, 74 x 28 x 43.2 mm |
| Weight | 24 lbs, 10.88 kg |
