A-FLIP Installation

The A-FLIP is a SuperSlot adapter that changes the orientation of an A10-RX in an SL-6 or A10-RACK

The instructions below describe installation of the A-FLIP adapter

Before starting please make note of the following:

A-FLIP은 SL-6 또는 A10-RACK에 장착된 A10-RX의 방향을 변경해 주는 SuperSlot 어댑터입니다.

아래 안내는 A-FLIP 어댑터 설치 방법을 설명합니다.

시작하기 전에 다음 사항을 확인해 주세요.

Supplies Required

• A Phillips head screwdriver
• The A-FLIP uses the screws already installed in the A-SL
  • Four M2.5×0.45 16mm screws
  • Two M3x0.5 6mm screws

필요한 준비물

• 십자 드라이버
• A-FLIP은 A-SL에 이미 장착되어 있는 나사를 사용합니다.
  • M2.5×0.45 16mm 나사 4개
  • M3×0.5 6mm 나사 2개

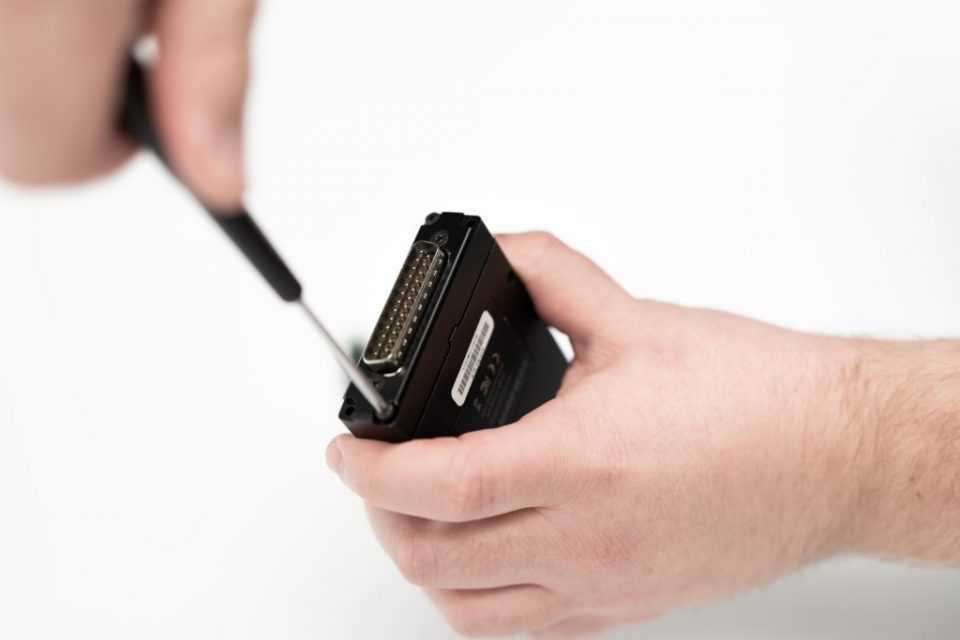

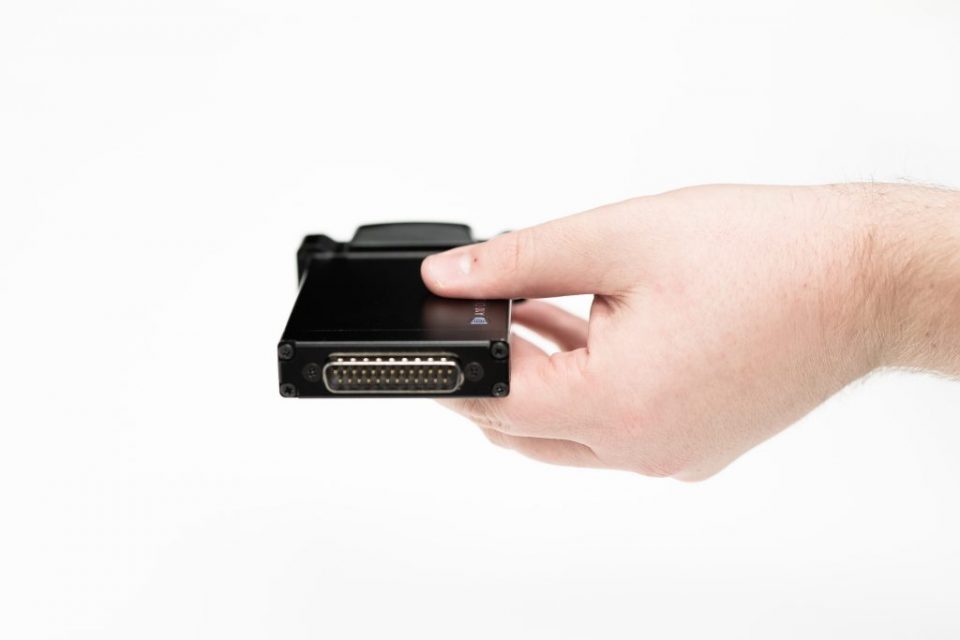

Step 1

Detach the A-SL from the A10-RX by removing the four 16MM screws from the corners. Set the screws aside for reassembly.

모서리에 있는 16mm 나사 4개를 제거하여 A10-RX에서 A-SL을 분리합니다. 재조립을 위해 나사를 따로 보관합니다.

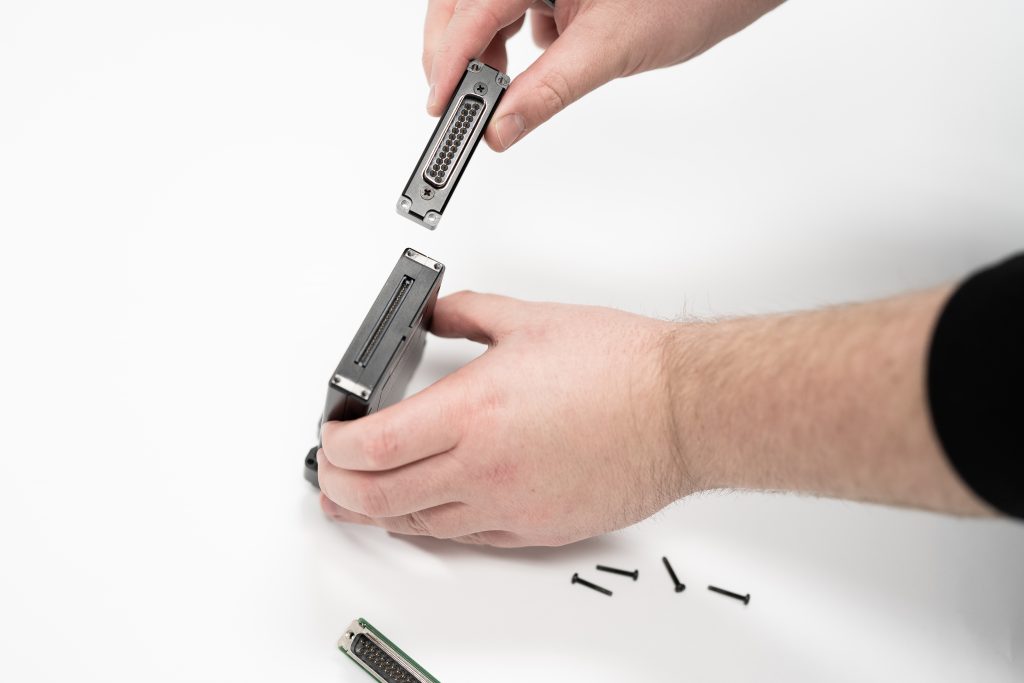

Step 2

Detach the A-SL from the back of the A10-RX.

A10-RX 후면에서 A-SL을 분리합니다.

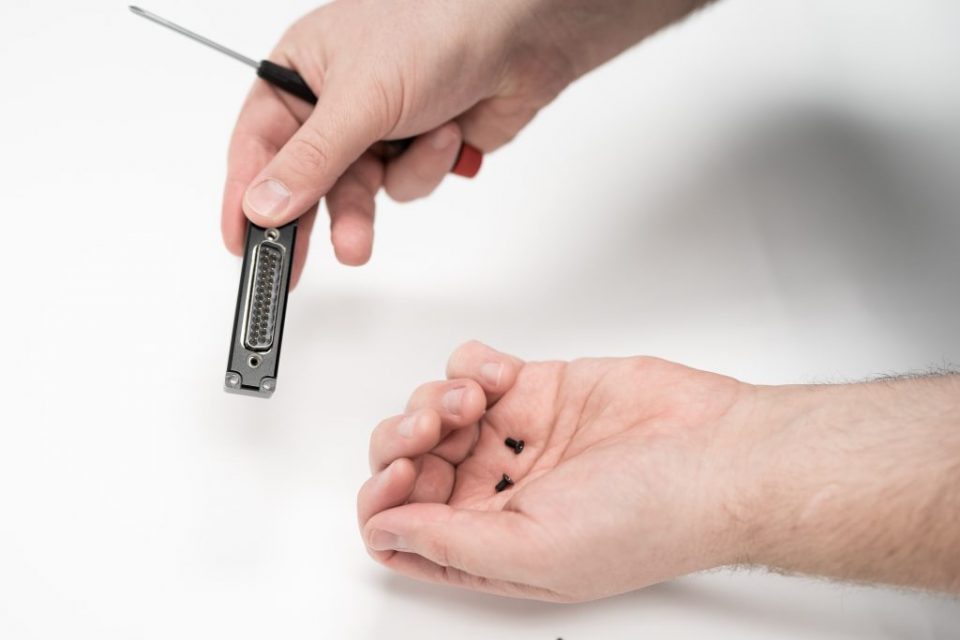

Step 3

Remove the two 6mm screws from either side of the DB-25 connector. Set the screws aside for later use.

DB-25 커넥터 양쪽에 있는 6mm 나사 2개를 제거합니다. 나중에 사용할 수 있도록 나사를 따로 보관합니다.

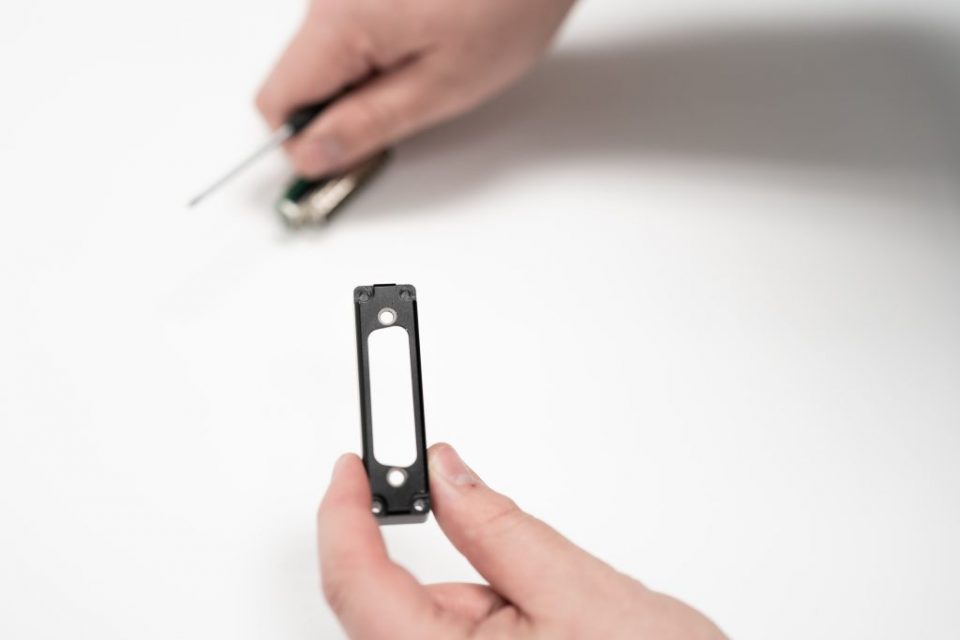

Step 4

Slide the connector out of the housing.

커넥터를 하우징 밖으로 밀어 빼냅니다.

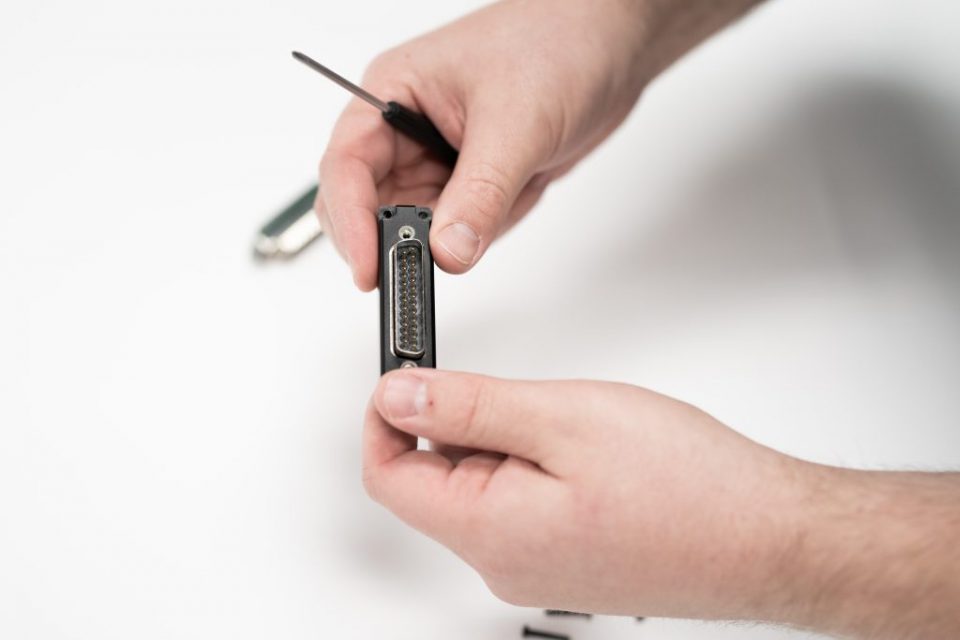

Step 5

Insert the A-FLIP into the A-SL housing.

A-FLIP을 A-SL 하우징 안에 삽입합니다.

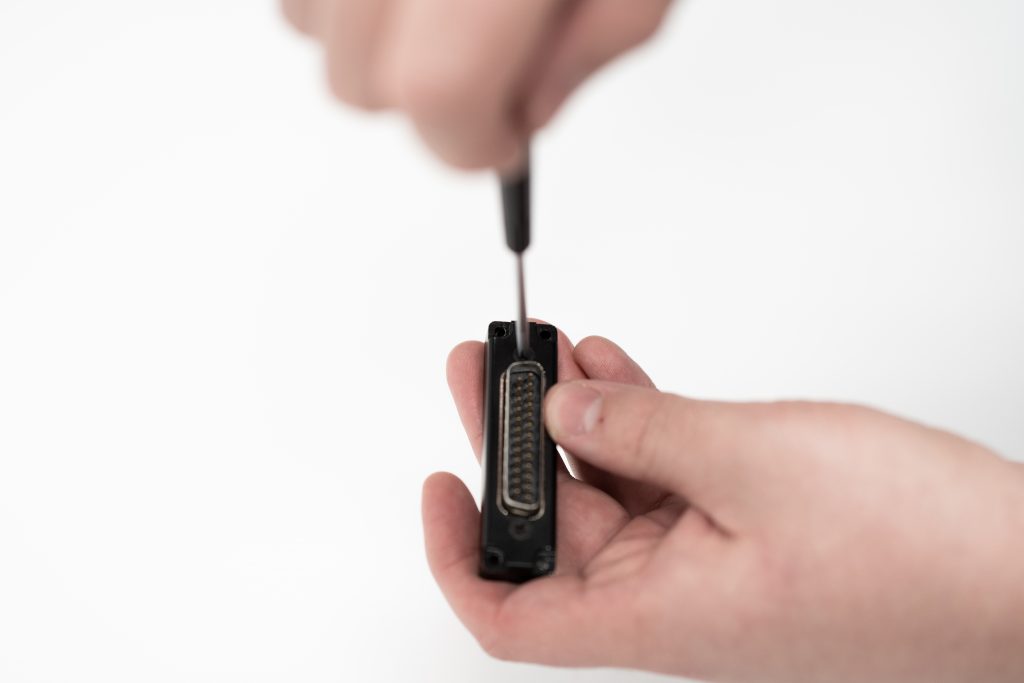

Step 6

Using the two 6mm screws, secure the A-FLIP.

6mm 나사 2개를 사용해 A-FLIP을 고정합니다.

Note that the longer side of the connector is now facing up.

이제 커넥터의 더 긴 쪽이 위를 향하게 됩니다.

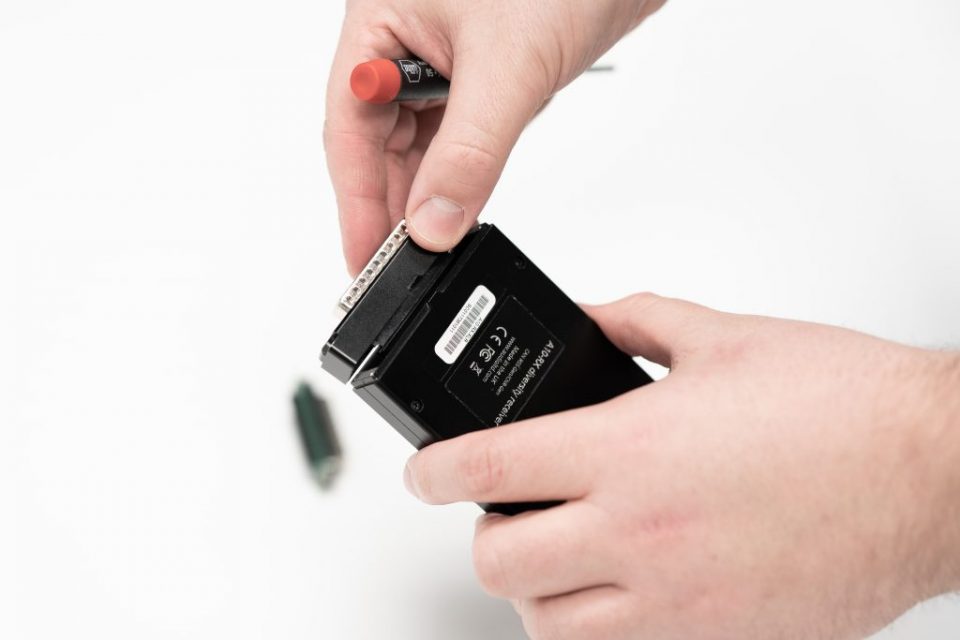

Step 7

Insert the A-SL with A-FLIP back onto the A10-RX

A-FLIP이 장착된 A-SL을 다시 A10-RX에 삽입합니다.

Use the tab to guide the A-SL to the body of the A10-RX.

탭을 이용해 A-SL이 A10-RX 본체에 맞게 들어가도록 위치를 잡습니다.

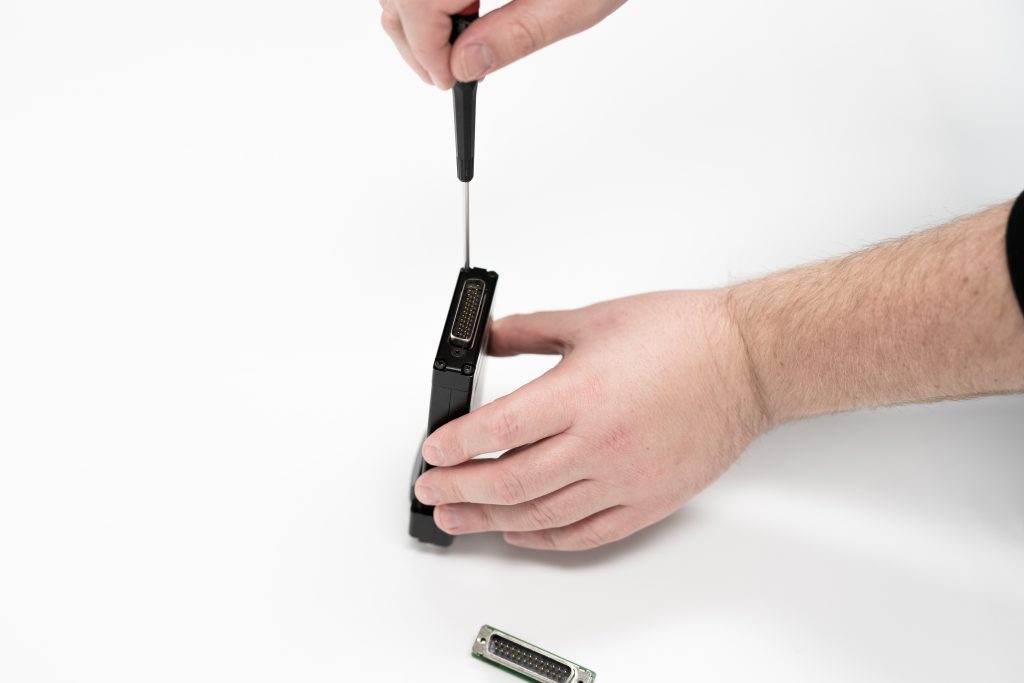

Step 8

Replace all four corner 16mm screws, securing the A-SL to the A10-RX.

모서리의 16mm 나사 4개를 모두 다시 체결하여 A-SL을 A10-RX에 고정합니다.

Step 9

The A-FLIP is now successfully installed and ready to use in any A10-RACK or Sound Devices SL-6.

이제 A-FLIP 설치가 완료되었으며, A10-RACK 또는 Sound Devices SL-6에서 사용할 준비가 되었습니다.
